Ventilatore centrifugo a pale rovesce SI-Back C per pressioni elevate

Con robusta struttura in acciaio, il
ventilatore SI-Back C è costituito da coclea in lamiera di acciaio verniciato, girante
a pale curve rovesce ad alto rendimento e motore elettrico asincrono trifase o
monofase.

É destinato alle installazioni che richiedono
portate d’aria modeste con pressioni elevate, in istallazioni canalizzate, come
ad esempio, l’aspirazione e filtrazione di grandi impianti industriali, il trasporto
pneumatico, il trasporto materiali in miscela con aria, trucioli e segatura, con
ventilatore non attraversato.

Disponibile in 7 taglie con diametro
della girante da 350 a 710 mm e in un’ampia varietà di modelli e versioni personalizzabili
che rispondono ad ogni esigenza di ventilazione.

Coclea in lamiera di acciaio verniciato; flangiatura a norme UNI EN ISO 13351 / Tab.1
Girante a pale curve rovesce ad alto rendimento; bilanciatura a norme UNI ISO 21940-11
Motore elettrico asincrono trifase o monofase, grado di protezione IP 55, isolamento classe F, servizio S1, forma B3 o B5, costruzione a norme IEC/EEC (UNEL MEC)
Esecuzioni 4 e 5 (girante direttamente accoppiata all’albero motore

Esecuzioni:

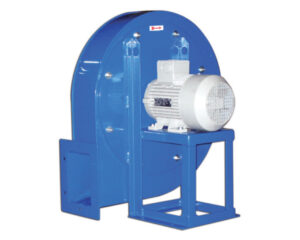

SI-Back C esecuzione 4: girante direttamente accoppiata all’albero motore, motore posizionato su supporto (sedia)
SI-Back C esecuzione 5: girante direttamente accoppiata all’albero motore, motore flangiato sulla voluta del ventilatore

Accessori: Rete di protezione lato aspirazione (IPG-SBC) Necessaria nell’utilizzo a bocca libera – Rete di protezione lato mandata (OPG-SBC) Necessaria nell’utilizzo a bocca libera – Giunto antivibrante aspirante (IFC-SBC) – Giunto antivibrante premente (OFC-SBC) – Controflangia aspirante (ICF-SBC) – Controflangia premente (OCF-SBC) – Portello d’ispezione (ID-SBC) – Supporti antivibranti (AM) – Foro scarico condensa (CD).

A richiesta: Versione Atex (SI-Back C Atex) – Versioni in acciaio inox – Versioni gas caldi (150°C per accoppiamento diretto).
